A59.2268 Camera Intelligent Control Platform ((CICP) manual bantuan, Silakan klik link kiri untuk men-download!!
A59.2268 adalah platform kontrol cerdas kamera SoC yang diluncurkan oleh ToupTek Photonics yang mengintegrasikan kekuatan komputasi yang kuat dan fungsi kontrol kamera.Kamera seri HCMOS yang dikembangkan oleh ToupTek Photonics hanya membutuhkan kabel HDMI standar untuk terhubung dengan A59.2268 Kamera platform kontrol cerdas dan menyelesaikan fungsi kontrol kamera, tampilan video, pengambilan gambar, rekaman video dan pengukuran.
Platform kontrol cerdas kamera A59.2268 dilengkapi dengan layar TFT-LCD multi-touch dengan ukuran dan resolusi yang berbeda,yang dapat menghilangkan ketergantungan pengguna pada keyboard dan mouse selama operasi, dan menggunakan operasi sentuhan jari untuk mewujudkan kontrol kamera HCMOS atau manipulasi periferal lainnya.
Kombinasi platform kontrol cerdas seri A59.2268 Camera dan kamera seri HCMOS diharapkan digunakan dalam berbagai produk seperti deteksi cerdas, pemrosesan,analisis dan kontrol, meliputi penyelidikan kriminal keamanan publik, pertanian dan kehutanan presisi, pemantauan kualitas air, telusuran jarak jauh dan telemetri, inspeksi industri, identifikasi peninggalan budaya,perawatan medis, dll. Kombinasi ini memiliki prospek dan nilai komersial yang sangat tinggi. |
Model | Prosesor | Memori/Storage | Tampilan | Kekuatan Perhitungan | Versi Sistem |
CampPI2K133A | RK3399 | 2G LPDDR3/32GEMMC | 1080P multi-touch display | NA | Android 10.0 |
Skalabilitas tinggi modular:Papan inti dan papan antarmuka dirancang secara independen, sementara berfokus pada fungsi inti Kamera, ia memiliki karakteristik skalabilitas tinggi dan kemampuan tertanam;
Transmisi gambar sederhana:Hanya satu kabel HDMI yang dibutuhkan untuk terhubung dengan kamera seri HCMOS, yang dapat dengan sempurna mewujudkan kontrol kamera, transmisi, tampilan dan pemrosesan data gambar dan video,menghilangkan masalah kompatibilitas perangkat keras dan masalah driver Kamera, terintegrasi dengan lancar dengan kamera, menyediakan pengguna dengan solusi pengambilan gambar seluler yang bebas kekhawatiran;
Ketersediaan pengembangan produk:Pengguna dapat mengembangkan dan menjalankan aplikasi pemrosesan gambar mereka sendiri melalui SDK yang disediakan, mewujudkan kontrol industri di tempat melalui antarmuka pengguna standar,proses gambar dan video data sesuai dengan preferensi dan kebutuhan, dan akhirnya mengirimkan laporan ilmiah, sepenuhnya bebas dari masalah perangkat keras kamera dan masalah pengambilan gambar atau data video, fokus pada pemrosesan dan analisis gambar yang berorientasi pada masalah,dan dengan cepat mengembangkan peralatan target pengguna sendiri;
Portabilitas penggunaan/integrasi produk:Ukuran kompak memastikan portabilitas untuk penggunaan dan integrasi produk;
Keanekaragaman aplikasi produk:Hal ini dapat diterapkan pada berbagai skenario, seperti pengamatan mikroskop, analisis gambar biologis, inspeksi industri dan berbagai peralatan analisis gambar cerdas,untuk memenuhi kebutuhan pembangunan yang berbeda. |

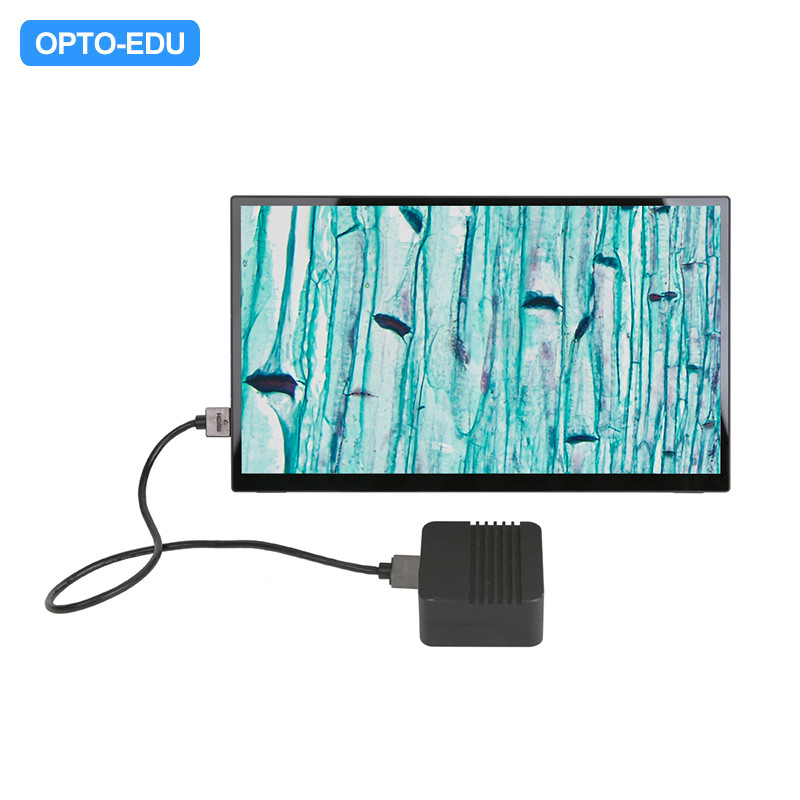

A59.2268 13.3" Kamera Digital LCD, HDMI + Ukuran Mouse, USB3.0, WIFI, 8.0M Spesifikasi 4K | |
Antarmuka atau Tombol | Deskripsi Fungsi |
USB 2.0 | Sambungkan mouse USB untuk operasi mudah dengan perangkat lunak XCamView tertanam |
Video USB | Sambungkan PC atau perangkat host lainnya untuk mewujudkan transmisi gambar video |
USB3.0 | Sambungkan USB flash drive untuk menyimpan gambar dan video |
Sambungkan modul WiFi 5G untuk mentransfer video secara nirkabel secara real time | |
Sambungkan mikrofon USB untuk rekaman audio dan video | |
ON/OFF | Saklar daya (Tekan pendek untuk menyala, tekan panjang untuk mematikan) |
HDMI OUT | Memenuhi standar HDMI2.0. Digunakan untuk memperluas output video format 4K/1080P dan mendukung beralih otomatis antara format 4K dan 1080P sesuai dengan monitor yang terhubung |
LED | Indikator status LED |
+/- | Tampilan tombol penyesuaian kecerahan |
Menu | Tombol menu tampilan |
DC 12V2A | Koneksi adaptor listrik (12V/2A) |
Video Output Interface | Deskripsi Fungsi |
Antarmuka HDMI | Sinkronisasi output video melalui antarmuka HDMI OUT, sesuai dengan standar HDMI2.0; 60fps@4K Atau 60fps@1080P |
Antarmuka WiFi | Menghubungkan adaptor WiFi 5G (slot USB3.0) dalam mode AP/STA |
USB Video Interface | Menghubungkan port USB Video PC untuk transfer video |
Video dalam format H264/MJPEG | |
Fungsi Lainnya | Deskripsi Fungsi |
Menyimpan Video | Format video:8M (3840*2160) H264/H265 file MP4 yang dikodekan |
Tingkat frame rate penyimpanan video: 60fps dalam mode Low Delay; 30fps dalam mode WDR | |
Mengambil gambar | 8M (3840*2160) gambar JPEG/TIFF di USB flash drive |
Penghematan Pengukuran | Informasi pengukuran disimpan dalam lapisan yang berbeda dengan konten gambar |
Informasi pengukuran disimpan bersama dengan konten gambar dalam mode burn in | |
ISP | Eksposur ((Automatik / Manual Exposure) / Gain, White Balance ((Manual / Otomatis / ROI Mode), Sharpening, 3D Denoise, Saturation Adjustment, Contrast Adjustment, Brightness Adjustment, Gamma Adjustment,Penyesuaian Hue, Warna ke Abu-abu, 50HZ/60HZ Anti-flimmer Fungsi |
Operasi Gambar | Zoom In/Zoom Out (Hingga 10X), Mirror/Flip, Freeze, Video EDF, Cross Line, Overlay, PIP, Browser (termasuk Penjelajahan Gambar, Pemutaran Video, Video Compare, Picture Compare, Picture EDF,Pengolahan Gambar), Fungsi Pengukuran |
RTC tertanam ((Optional) | Untuk mendukung waktu yang tepat di atas kapal |
Kembalikan pengaturan pabrik | Kembalikan parameter kamera ke status pabriknya |
Dukungan Berbagai Bahasa | Bahasa Inggris / Cina Sederhana / Cina Tradisional / Korea / Thailand / Prancis / Jerman / Spanyol / Jepang / Italia / Rusia / Belanda / Portugis |
Lingkungan perangkat lunak di bawah Wi-Fi / USB Video Output | |
Keseimbangan Putih | Otomatis White Balance |
Teknik Warna | Mesin Warna Ultra-Ringan |
SDK Capture/Control | Windows/Linux/macOS/Android Multiple Platform SDK (Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, dll.) |
Sistem Rekaman | Gambar atau Film |
Sistem Operasi | Microsoft® Windows® 8 / 8.1 / 10 / 11 ((32 & 64 bit) |
OSx ((Mac OS X) | |
Linux | |
Persyaratan PC | CPU: Sama dengan Intel Core2 2.8GHz atau Lebih Tinggi |
Memori: 4GB atau Lebih | |
Port Ethernet: Port Ethernet RJ45 | |
Tampilan:19 ′′ atau Lebih Besar | |
CD-ROM | |
Lingkungan Operasi | |
Suhu operasi | -10° ~ 50° |
(dalam sentigrad) | |
Suhu penyimpanan (dalam Centigrade) | -20° ~ 60° |
Kelembaban Operasi | 30 ~ 80% RH |
Kelembaban penyimpanan | 10 ~ 60% RH |
Sumber Daya | Adaptor DC 12V/2A |
Model | Sensor & Ukuran | Pixel (μm) | G Sensitivitas/Sinyal gelap | FPS | FPS | Eksposur |
8.3MPA | 8.3M/IMX678© 1/1.8 (7.68x4.32) |
2.0x2.0 | 3541 ((mV/lx/s) 0.15mv dengan 1/30s |
42@1920x1080 | 3840x2160 | 0.02ms ~ 15s |
8.3MPB | 8.3M/IMX585 1/1.2 ↓11.2 x 6.3) |
2.9x2.9 | 5970mv dengan 1/30s 0.15mv dengan 1/30s |
42@1920x1080 | 3840x2160 | 0.02ms ~ 15s |
20MPA | 20M/IMX283 1 ′′ (13.2x8.9) |
2.4x2.4 | TBD | TBD | TBD | TBD |
45MPA | 45M/IMX294 4/3 ♂ ((17.26x13.03) |
4.6x4.6 | 108mv dengan 1/30s 0.03mv dengan 1/30s |
42@1920x1080 | 8160*5616 | 0.02ms ~ 15s |
4.2MMB-RAW | 4.2M/GSENSE2020BSI (M,UV, RS) 1.2 ′′ ((13.31x13.31) |
6.5x6.5 | 1.1x108 (e-/((W/m2).s)) QE93.7%@550nm 80 ((e-/s/pix) |
18@2048x2048 18@1024x1024 |
2048x2048 1024x1024 |
0.15ms-15s |
4.2MMB-YUV | 4.2M/GSENSE2020BSI (M,UV, RS) 1.2?? ((13.31x13.31) |
6.5x6.5 | 1.1x108 (e-/((W/m2).s)) QE93.7%@550nm 80 ((e-/s/pix) |
18@2048x2048 18@1024x1024 |
2048x2048 1024x1024 |
0.15ms-15s |
1.3MMA | 1.3M/IMX990(M) 1/2 ′′ (6.40 x 5.12) |
5.0x5.0 | 121mV dengan 1/30s 1.0mV dengan 1/30s |
35@1280x1024 35@640x512 |
1280x1024 640x512 |
50us ~ 3600s |
